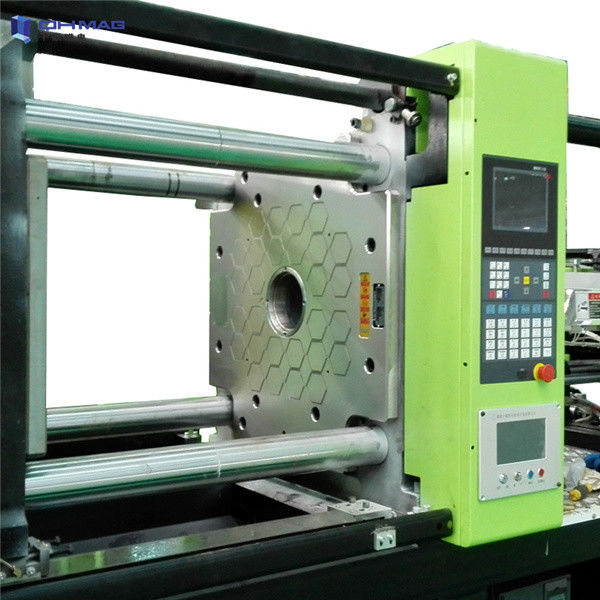

Automatyka przemysłowa Magnetyczny system szybkiego mocowania form o strukturze plastra miodu do wtryskarki

Dlaczego szybka zmiana formy?

Dzisiejsze potrzeby rynkowe są zróżnicowane, a gospodarka światowa podlega wahaniom.Celem efektywnego zarządzania jest osiągnięcie procesu produkcyjnego just-in-time (JIT) oraz jednominutowej wymiany matrycy (SMED).Linie produkcyjne często wymagają wykonania stosunkowo niewielkiej ilości części w krótkim czasie, dzięki czemu zamówienie może zostać szybko dostarczone.Robienie tego łatwo i bezpiecznie — a jednocześnie jest w stanie konkurować na globalnym rynku — wymaga systemu szybkiej wymiany formy.

Dzięki systemowi szybkiej wymiany formy QHMAG operacje formowania wtryskowego stają się bezpieczniejsze i bardziej wydajne.

Ciężkie narzędzia są szybko przesuwane na miejsce i są umieszczane bezpiecznie i powtarzalnie za pomocą szybkowymiennych zacisków formy.Szybsze przezbrojenie oznacza mniej przestojów, większą pojemność i większą elastyczność operacyjną.Wzrasta wydajność, a to oznacza zdrowszy wynik finansowy.

Elementy systemu szybkiej wymiany form

Parametr techniczny płyty magnetycznej

Zalety systemu mocowania magnetycznego

1. Łatwa instalacja
Nie wymaga żadnych zmian w formach, nie ma potrzeby zmiany wyglądu i konstrukcji, nie wymaga dziurkowania, wystarczy przymocować płytkę magnetyczną za pomocą śrub w otworze gwintowanym tylnego panelu lub rowku T wtryskarka.

2. Wysokie bezpieczeństwo
Szybka wymiana formy magnetycznej jest kontrolowana przez system elektro-permanentnego magnesu, który jest impuls elektryczny aktywuje system w ciągu sekundy (magnetyzacja): forma jest podtrzymywana przez naturalny siła magnesów trwałych.Siła docisku pozostaje stała nawet przy braku aZasilanie, nadal utrzymuje silną i ciągłą siłę magnetyczną, gdy zasilanie jest wyłączone i nie; znikają lub tracą w zależności od czasu i czynników temperaturowych.

3. Wysoka wydajność
Zastosowanie Magnetyczny system szybkiego mocowania formy może znacznie poprawić wydajność zmiany formy, drastycznie skraca czas zmiany formy (do 90%) w porównaniu z konwencjonalnym procedura.QMCS gwarantuje równomierne mocowanie formy, które odbywa się całym kontaktempowierzchnia.Jednorodne zaciskanie formy pozwala na uzyskanie dobrej jakości części już przy pierwszymformy.Dwie połówki formy są idealnie dopasowane: tarcie jest zminimalizowane, zachowując zużycie formi maszynę.Ogólnie rzecz biorąc, zmiana formy i mocowanie formy wymaga tylko 3 minut, duża formazmiana potrzebuje tylko 10 minut.

4. Oszczędzaj miejsce
Grubość płyty magnetycznej wynosi około 37-50 mm, przestrzeń jest niewielka.Szybka forma magnetycznasystem mocowania nie wykorzystuje płyt i innych elementów pneumatycznych i hydraulicznych, oszczędzaj więcej miejsca i sprawić, że wszystkie obrzeża formy we wtryskarce będą łatwe w obsłudze konserwacja i eksploatacja.

5. Łatwa obsługa

Magnetyczny system szybkiego mocowania form mocuje z dużą siłą formy o dowolnym kształcie i rozmiarze.Pojedynczyoperator łatwo i bezpiecznie wykonuje operację, bez pracy wewnątrz maszyny.

6) Ekonomiczny i praktyczny
Zastosowanie magnetycznego systemu szybkiej wymiany formy oznacza eliminację kosztów konserwacji i zarządzanie wspornikami, materiałami eksploatacyjnymi, elementami złącznymi. Elektryczność służy tylko do mocowania i zwalniania mocowanie, gdy forma jest bezpiecznie trzymana we właściwej pozycji, nie będzie już musiała używać Elektryczność.Temperatura zastosowania uchwytu magnetycznego może maksymalnie do 150 ° C, waga maszynyod 60 ton do 5000 ton.
