Product Details
Miejsce pochodzenia: CN
Nazwa handlowa: QHMAG
Orzecznictwo: CE
Numer modelu: QEPM50
Payment & Shipping Terms
Minimalne zamówienie: Zestaw MOQ 1
Cena: USD $1,000~$10,000
Szczegóły pakowania: Wspornik i drewniana obudowa
Czas dostawy: 15-45 dni, zależy od projektu
Zasady płatności: L / C, T / T, Western Union, MoneyGram
Możliwość Supply: 15 zestawów miesięcznie
Podanie: |
Cięcie metalu, centrum obróbcze CNC i frezarka |
Moc: |
Elektryczny |
Funkcja: |
Brak uszkodzeń za pomocą przedmiotu obrabianego i narzędzi |
Gwarancja jakości: |
1 rok |
Orzecznictwo: |
CE, ISO9001 |
Korzyść: |
Wysoka wydajność, bezpieczeństwo i oszczędność energii |
Rozmiar słupa: |
50 * 50 mm |
Materiał: |
Stal nierdzewna |
Podanie: |
Cięcie metalu, centrum obróbcze CNC i frezarka |
Moc: |
Elektryczny |
Funkcja: |
Brak uszkodzeń za pomocą przedmiotu obrabianego i narzędzi |
Gwarancja jakości: |
1 rok |
Orzecznictwo: |
CE, ISO9001 |
Korzyść: |
Wysoka wydajność, bezpieczeństwo i oszczędność energii |
Rozmiar słupa: |
50 * 50 mm |
Materiał: |
Stal nierdzewna |

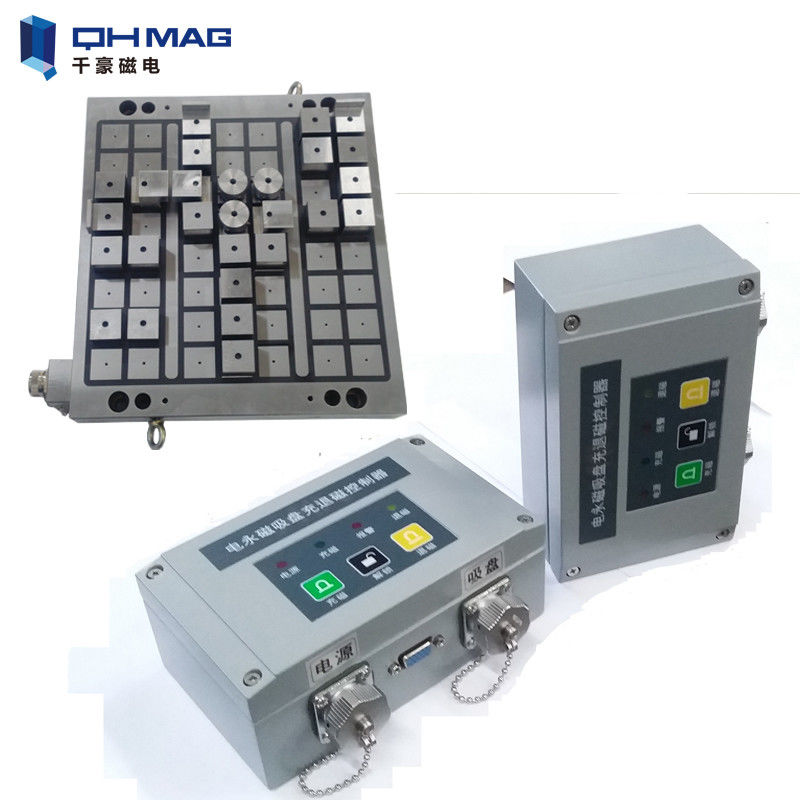

Do CNC / frezarki / szlifierki Stały uchwyt magnetyczny Uchwyt magnetyczny
Cechy:
1. Mocny panel przyssawki, dobra stabilność, brak zniekształceń podczas procesu, który może realizować przetwarzanie percyzji
2. Prosty przełącznik mechaniczny „off” i „on”
3. Siła magnetyczna wytwarzana przez materiały o wysokiej energii, brak limitu czasu, brak zużycia energii, brak ciepła, bezpieczeństwo środowiska
4. Prosta szybka wymiana obrabianego przedmiotu mocującego, skrócenie czasu regulacji mocowania, poprawa wydajności pracy
1. Magnesy o dużej mocy służą do wytwarzania standardowych trwałych uchwytów magnetycznych.
2. Magnetyczna i niemagnetyczna stal nierdzewna jest lutowana w piecu, tworząc solidną, jednoczęściową konstrukcję.
3. Magnesy można wywiercić na wymaganą głębokość.Wiercenie lub obróbka odbywa się między biegunami lub w dowolnym miejscu na górze.
4. Na górnych płytach nie ma magnesów.Uchwyty na wszystkich trwałych uchwytach magnetycznych są zdejmowane.
Cechy:
Mocny stół z trwałym uchwytem magnetycznym do szlifierki może być używany do obróbki różnych przedmiotów magnetycznych, szczególnie do wydajnego frezowania i szlifowania.
Rysunek z uchwytem magnetycznym Permanet
Co to jest elektrotrwały uchwyt magnetyczny?
Stół magnetyczny elektromagnetyczny jest szeroko stosowany w tokarce, frezarce, wytaczarce, szlifierce, uchwycie do telefonu komórkowego, obróbce rozjazdów itp., Wykorzystując ogólną obróbkę, wnętrze bez ruchomych części, o wysokiej wytrzymałości i wysokiej sztywności, może spełniać wszystkie rodzaje skoku maszyny i różnego rodzaju części o wysokiej precyzji przetwarzania, silne i doskonałe ssanie, maksymalna siła magnetyczna do 16kgf/cm2.
W porównaniu z tradycyjnym zaciskiem, uchwyt z magnesem trwałym eliminuje potrzebę śruby, płyty dociskowej i innego uchwytu, obrabiany przedmiot jest łatwy do zainstalowania, aby uzyskać 5-stronną obróbkę zaciskową, szybkie przetwarzanie wsadowe poprawia wydajność produkcji.Dzięki zastosowaniu elastycznego bloku magnetycznego odkształcenie przedmiotu obrabianego może łatwo uchwycić przetwarzanie, a siła adsorpcji jest jednolita, nie spowoduje odkształcenia naprężenia przedmiotu obrabianego.
Parametr techniczny uchwytu magnetycznego
| Liczby | Model | Szerokość (mm) |
Długość (mm) | Wzrost (mm) |
Rozmiar bieguna (mm) | Liczba biegunów (szt.) | waga (kg) |
| 1 | QEPM 50-2434 | 240 | 340 | 58 | 50 | 12 | 40 |
| 2 | QEPM50-2449 | 240 | 490 | 58 | 50 | 18 | 50 |
| 3 | QEPM 50-2464 | 240 | 640 | 58 | 50 | 24 | 70 |
| 4 | QEPM 50-2479 | 240 | 790 | 58 | 50 | 30 | 90 |
| 5 | QEPM 50-2494 | 240 | 940 | 68 | 50 | 36 | 120 |
| 6 | QEPM50-24109 | 240 | 1090 | 68 | 50 | 42 | 140 |
| 7 | QEPM 50-3034 | 300 | 340 | 58 | 50 | 16 | 50 |
| 8 | QEPM 50-3049 | 300 | 490 | 58 | 50 | 24 | 70 |
| 9 | QEPM 50-3064 | 300 | 640 | 58 | 50 | 32 | 90 |
| 10 | QEPM 50-3079 | 300 | 790 | 58 | 50 | 40 | 110 |
| 11 | QEPM 50-3094 | 300 | 940 | 68 | 50 | 48 | 150 |
| 12 | QEPM50-30109 | 300 | 1090 | 68 | 50 | 56 | 1/0 |
| 13 | QEPM 50-3634 | 360 | 340 | 58 | 50 | 20 | 60 |
| 14 | QEPM 50-3649 | 360 | 490 | 58 | 50 | 30 | 80 |
| 15 | QEPM 50-3664 | 360 | 640 | 58 | 50 | 40 | 110 |
| 16 | QEPM50-3679 | 360 | 790 | 58 | 50 | 50 | 130 |
| 17 | QEPM 50-3694 | 360 | 940 | 68 | 50 | 60 | 170 |
| 18 | QEPM50-36109 | 360 | 1090 | 68 | 50 | 70 | 200 |
| 19 | QEPM 50-4234 | 420 | 340 | 58 | 50 | 24 | 70 |
| 20 | QEPM 50-4249 | 420 | 490 | 58 | 50 | 36 | 95 |
| 21 | QEPM 50-4264 | 420 | 640 | 58 | 50 | 48 | 120 |
| 22 | QEPM50-4279 | 420 | 790 | 58 | 50 | 60 | 150 |
| 23 | QEPM 50-4294 | 420 | 940 | 68 | 50 | 72 | 200 |
| 24 | QEPM50-42109 | 420 | 1090 | 68 | 50 | 84 | 230 |
| 25 | QEPM 50-4834 | 480 | 340 | 58 | 50 | 28 | 80 |
| 26 | QEPM 50-4849 | 480 | 490 | 58 | 50 | 42 | 90 |
| 27 | QEPM 50-4864 | 480 | 640 | 58 | 50 | 56 | 120 |
| 28 | QEPM 50-4879 | 480 | 790 | 58 | 50 | 70 | 1O |
| 29 | QEPM 50-4894 | 480 | 940 | 68 | 50 | 84 | 170 |
| 30 | QEPM50-48109 | 480 | 1090 | 68 | 50 | 98 | 190 |
Zalety uchwytu magnetycznego
1. Silna siła magnetyczna, wysoka precyzja obróbki
Maksymalne ssanie stołu 13-16kg / cm², jest około 2 razy większe od zwykłego przyssawki magnetycznej, aby zapewnić, że uchwyt przedmiotu obrabianego nie będzie wyraźnego przesunięcia, ponieważ proces przetwarzania nie wymaga zasilania, więc ten produkt nie ma odkształceń termicznych , skutecznie gwarantują dokładność przetwarzania.
2. Silne bezpieczeństwo, oszczędność energii i ochrona środowiska
Przyssawka centrum obróbczego w trakcie pracy nie wymaga prądu, polega na odsysaniu przedmiotów z magnesami trwałymi, aby uniknąć systemu elektromagnetycznego w przypadku nagłej awarii zasilania i uszkodzenia utraty magnetycznej przedmiotu obrabianego i ryzyka upadku od obrabianego przedmiotu.Jako przyssawka z magnesem trwałym tylko w procesie namagnesowania i rozmagnesowania w ciągu 1-2 sekund od użycia prądu, działa bez użycia energii i wytwarza bezpieczną, silną i wydajną siłę, zarówno ekonomiczną, jak i przyjazną dla środowiska.
Ten nowy typ dysku centrum obróbczego CNC w natychmiastowej mocy po utwardzeniu magnesu trwałego, obróbka pozycjonowania przedmiotu obrabianego, zastosowanie prądu wstecznego, można wyburzyć usunięty przedmiot, bezpieczny i energooszczędny, łatwy w obsłudze, nie wzrost i zmiana temperatury, wysoka dokładność przetwarzania.
Silna pomoc.Teoretycznie jednostka siły docisku uchwytu z magnesem trwałym 150 KN, znacznie większa niż siła cięcia, nawet na nierównej powierzchni futra, ale także bezpieczna do zassania, nawet przy jakości frezowania 52 HRC hartowanego przedmiotu obrabianego, to samo może normalnie działać.
3. Oszczędzaj koszty, bez kosztów konserwacji.
Zjawisko wycieku strumienia magnetycznego.Uchwyt elektromagnetyczny z magnesem trwałym w procesie mocowania ssania, ale na powierzchni uchwytu występuje siła magnetyczna, druga powierzchnia nie występuje zjawisko wycieku strumienia magnetycznego, nie tylko narzędzie bez żadnego efektu i usuń obrabiany przedmiot, uchwyt a obrabiany przedmiot nie będzie konserwowany, ponieważ system ma wewnętrzne elektromechaniczne urządzenie do rozmagnesowania, obrabiany przedmiot i osprzęt mogą zostać automatycznie rozmagnesowane.
4. Łatwy w użyciu.
Zaletą mocowania z magnesem trwałym jest to, że pozycjonowanie i mocowanie przedmiotu obrabianego jest bardzo wygodne, nie wymaga uciążliwej i męczącej pracy siły roboczej.Jednocześnie, ponieważ siła ssania występuje tylko w dolnej części przedmiotu obrabianego, przedmiot obrabiany nie musi używać mocowania płyty zaciskowej, aby uniknąć siły zaciskania spowodowanej deformacją i zadrapaniami przedmiotu obrabianego.Oprawa z magnesem trwałym może realizować automatyczną regulację przedmiotu obrabianego.Jednocześnie może realizować obrabiarkę bez cięcia wibracyjnego, szlifowania, frezowania itp., co może przedłużyć żywotność maszyny.
Sprawy aplikacyjne
